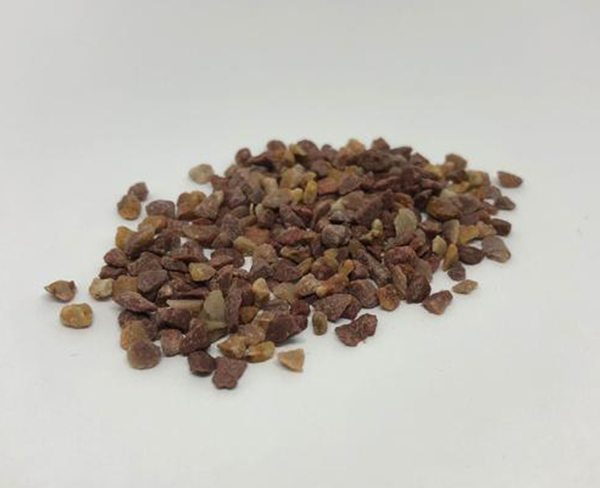

斜發(fā)沸石粉能從海水中選擇性吸鉀,可應用于從海水中提取鉀。

  因此,沸石的吸鉀量是一個重要的工業(yè)評價指標。這樣以1mol幾氯化銨溶液煮沸改型,用致密濾紙加紙漿過濾,并用熱的氯化銨溶液洗滌。這時沸石已充分改型,然后用海水交換,直至流出液中無銨離子。由于試樣少,粒度細,所以交換很快達到平衡。再用蒸餾水洗去多余的海水,后用熱的氯化銨溶液置換沸石中的鉀,以火焰光度法測試吸鉀量。

(1)所用試劑人工海水:按K+:Na+:Ca2+:Mg2+=1:30:1:4的比例配制人工海水。稱取72.5g、2897g氯化鈉、1551g硫酸鎂(MgSO4·7H2O)和105.2g氯化鈣(CaCl2),溶解于100L蒸餾水中,混勻備用。此人工海水每升含0.38gK+。硫酸鋁溶液:稱取65g硫酸鋁Al2(SO4)3·18H2O溶于蒸餾水,加蒸餾水稀釋至1000mL。其他試劑與沸石陽離子交換容量相同。

（2）測試流程稱取0.2000g試樣置于100mL燒杯中,加入少量紙漿和1mol幾氯化銨溶液50mL,蓋上表面皿,煮沸30min。用9cm致密濾紙過濾,并用煮沸的1mol幾L氯化銨溶液洗滌,直至無鈣、鎂離子(以pH=10的-氯化銨緩沖溶液和1滴酸性鉻藍K指示劑檢査,如溶液不變紅色,說明已洗凈)。再用冷蒸餾水洗滌,直至無銨離子(用鈉氏試劑檢查),然后用人工海水洗滌試樣,直至無銨離子。再用蒸餾水洗滌多余的海水,直至無氯離子(0.1%溶液檢查)。用00mL容量瓶承接,在漏斗中加入20mL煮沸的1molL氯化銨溶液置換鉀離子,重復操作3次。在容量瓶中加入10mL硫酸鋁溶液和1mL1:1,冷卻后加蒸餾水稀釋至刻度,搖勻,火焰光度法測試鉀的含量。含鉀量除以稱樣質量即得吸鉀量(ngK/1g沸石)。

   廢氣處理中含有高沸點VOCs物質時，若脫附熱量不足，吸附質未被完全脫附，會使得吸附質在近吸附短蓄積殘留，日久會發(fā)生聚合現象，進而阻塞沸石吸附位置，造成該區(qū)域吸附效能減弱。斜發(fā)沸石粉應用于性廢水處理的工程應用，還需進行以下方面的研究：

（１）沸石的改性技術研究。由于天然沸石的吸附能力有限，需要對沸石材料本身進行改性研究，以提高沸石的吸附容量和吸附選擇性；

（２）加大人工合成沸石材料的吸附性能研究；

（３）吸收性核素后的沸石處理技術研究；

（４）沸石材料與其他工藝聯合處理性廢水的組合工藝研究。
